31Q8-50131 – ARM CYLINDER ASSY

For Information:
info@mpartzone.com
--------------------------

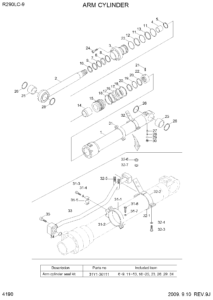

Description

1 31Y1-29951 [1]   TUBE ASSY
2 31Y1-30011 [1]   ROD ASSY
3 31Y1-34130 [1]   GLAND
4 S732-110045 [1]   BUSHING-DD2
5 Y191-117000 [1]   RING-SNAP
K6. Y220-110013 [1]   SEAL-ROD
K7. Y180-110020 [1]   RING-BACK UP
K8. Y240-110012 [1]   RING-BUFFER
K9. Y110-110011 [1]   WIPER-DUST
10 Y190-126000 [1]   RING-SNAP
K11. 31YC-99H70 [2]   O-RING
K12. S641-140002 [1]   RING-BACK UP
K13. 31YC-BM140A [1]   RING-BACK UP
14 31YC-28010 [1]   RING-CUSHION
15 31Y1-34150 [1]   PISTON
15 31Y1-34151 [1]   PISTON
K16. Y420-150000 [1]   SEAL-PISTON
K17. Y310-150003 [2]   RING-WEAR
K18. Y440-150202 [2]   RING-DUST
K19. S632-085004 [1]   O-RING
K20. 31YC-CG085 [2]   RING-BACK UP
21 31YC-68060 [1]   NUT-LOCK
22 S114-100164 [1]   SCREW-SET
K23. S632-145004 [1]   O-RING
24 S109-180704 [15]   BOLT-SOCKET
25 31YC-15050 [1]   BUSHING-PIN
25 61Q6-97420 [1]   BUSHING-PIN
K26. Y020-090100 [2]   SEAL-DUST,DLI,KPU
27 31YC-2A070 [1]   VALVE-CHECK
28 31YC-99071 [1]   SPRING-COIL
K29. S631-014004 [1]   O-RING
30 P220-110103 [1]   PLUG-HEX
31 31Y1-30820 [1]   BAND ASSY-R
31-1. 31Y1-30830 [1]   BAND SUB ASSY
31-2. 31YC-31420 [1]   BAND
31-3. S015-120452 [2]   BOLT-HEX
31-4. S411-120002 [2]   WASHER-SPRING
31-5. 31YC-37040 [1]   CLAMP-PIPE
31-6. S015-120452 [2]   BOLT-HEX
31-7. S411-120002 [2]   WASHER-SPRING
32 31Y1-30840 [1]   BAND ASSY-B
32-1. 31Y1-30850 [1]   BAND SUB ASSY
32-2. 31Y1-30860 [1]   BAND SUB ASSY
32-3. S015-120452 [2]   BOLT-HEX
32-4. S411-120002 [2]   WASHER-SPRING
32-5. S070-053442 [1]   U-BOLT
32-6. S205-101002 [2]   NUT-HEX
32-7. S411-100002 [2]   WASHER-SPRING
33 31Y1-30911 [1]   PIPE ASSY-R
K34. Y171-024004 [1]   O-RING
35 S107-120554 [4]   BOLT-SOCKET
K. 31Y1-30111 [1]   SEAL KIT
